■PBM-130A レーダー・ディテクター
●概要

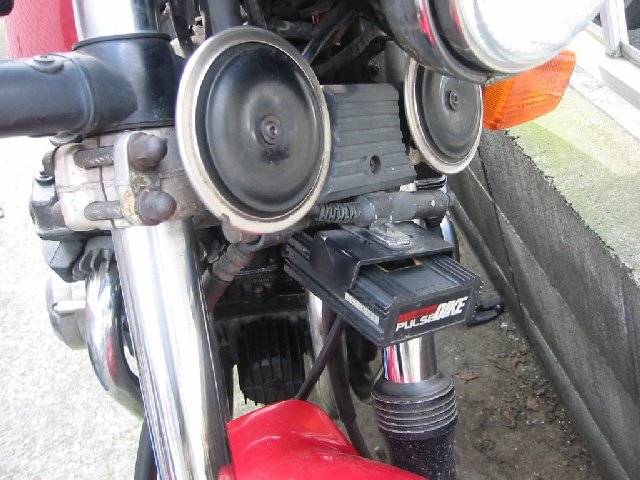

防水型のバイク専用レーダー・ディテクターです．1986年ごろ発売されていた日野の「パルスバイク130」を少し改造して利用しました．その後，防水型でバイク用のレーダー・ディテクタは，どこからも発売されなかった（防滴型はあった）ので，日野のパルスバイクは，稀少だと思います．
パルスバイクは，Ｘバンド(10.240GHz)の連続波とパルス波の取り締まりに対応しています．高感度シングル・スーパーヘテロダイン方式（IF：1.2GHz），自動スイープ式局発による相互干渉防止機能，電波レンズによる水平・垂直偏波の感度等価器などを内蔵しています．アラーム・ランプ出力には，矩形波でサウンド出力が重畳されており，１本の線で光と音を出すことができます．受信したレーダー波の電界強度が弱いときは間欠アラーム，強いときは連続アラームなど，当時としては突出した機能と性能をもっていました．水密構造なので，浅い水中に没しても大丈夫です．
●回路図
準備中です．
