■SB-3 スイッチ・ボックス



●概要

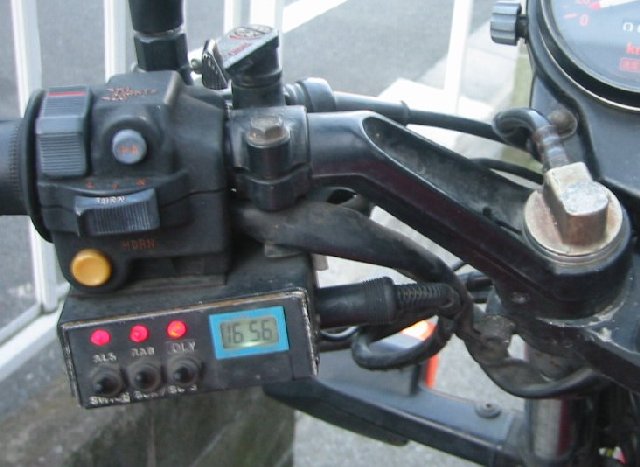

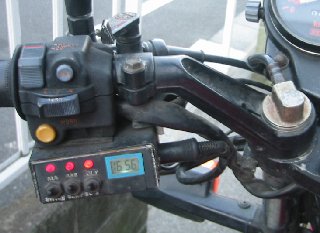

　左ハンドルに取り付けてあるスイッチ・ボックスで，次の機能を統合したものです．

(1)ALS (Automatic Light Switch)スイッチ
　ALS機能のＯＮ/ＯＦＦスイッチです．

(2)DLY (Delay)スイッチ
　RD-1のアラーム・ディレイ・スイッチです．
　市街地走行時は，自動ドアのセンサーに使われている10.525GHzの電波にRD-1が応答することがあります．しかし，走行中なら2〜3秒で通過してしまいます．
　　そこで，連続して5秒以上アラームがなったときだけLA-1を駆動するためのアラーム・ディレイ・ユニット(ADU-1)を内蔵しています．

(3)RAB (RADAR Alarm Bell)スイッチ
　RD-1のサウンド・アラームのＯＮ/ＯＦＦスイッチです．

(4)液晶表示の時計
　夜間は白色ＬＥＤで照明されます．20年ぐらい前に買った液晶表示のトラベル・ウォッチの中身を流用しています．操作ボタンは，自転車用パンク修理ゴムで作った防水キートップになっています．電源は単5のマンガン乾電池にしてあり，寿命は5年以上あります．
　最近は20年近い使用の結果，経年変化によって液晶パネルの偏光シールとガラス基材の間に水分が染み込んだせいか，パネルの端が黒く変色して，見栄えが悪くなっていました．そこで，20年前に予備として購入して置いた新品の時計モジュールと交換し，ついで照明を麦球から高輝度白色LEDに変更したところ，夜間の視認性が大きく改善されました．

(5)コンビニエンス・アウトレット
　DC12Ｖの汎用出力が2口あります．野営時や夜間の故障修理を想定して設けた物ですが，いろいろ使い道があります．現状ではイグニッションＯＮ時しか出力されないので，非経済です．イグニッション・キーをＯＮにしただけで，フィールド・コイルには3Ａも流れるからです．
　常時出力にも切り換えられるほうが便利かもしれません．

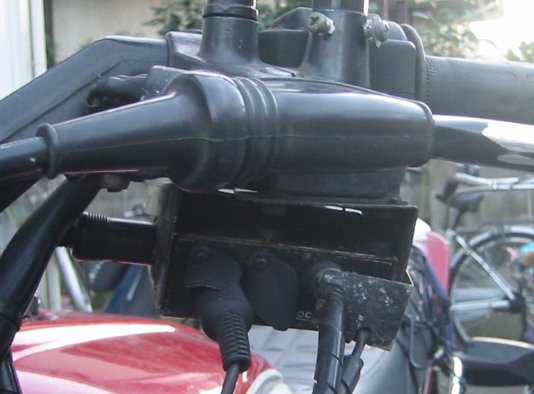

　現在はETC車載器の電源を取り出しています．コネクタは値段と耐候性を考慮して5ピンのDINコネクタにしてあります．20年近く経っていますが接触は良好です．




●回路図
　準備中です．

---
